氣動執行器的組成及工作原理
[ 2013-06-15 ]
氣動執行器的組成及工作原理
氣動執行器根據不同的結構原理和使用場合，可分為氣動調節閥、氣功馬達和氣動機械手等。其中氣動調節閥是氣動執行器中的主要產品．它廣泛用于生產過程中流體介質的流量控制，實
現對被調參數的調節。由于氣動馬達和氣動機械手尚在發展中，故在此僅介紹氣動調節閥。
氣動調節閥接受調節儀表送來的氣壓信號(標準信號為20~100kPa)，控制閥門的開度，改變流過管道中介質的流量，實現對被調參數的調節。
氣動調節閥出執行器和閥門兩部分組成。根據需要還可以配上閥門定位器和手輪機構等附件。

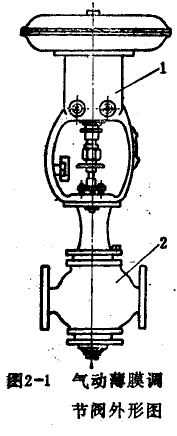

氣動調節閥的品種很多．各種氣動執行器可以與各種閥門組合成多種類型的氣動調節閥．其典型產品為氣動薄膜調節閥。其外形如圖2—1所示。
圖2—l中為氣動執行器，2為閥。氣動執行器是氣動調節閥的推動部分，它在控制信號作用下產生相應的推力．通過閥桿使閥芯產生相應的位移，改變閥的開度。
一般來說，閥門可與氣動執行器配合構成氣動調節閥，也可與電動執行器配合構成電動調節閥。
在某些特殊場合，為了保證氣功調節閥正常工作，提高調節質量，還需配備一定的輔助裝置。常用的有閥門定位器和手輪機構等。閥門定位器與氣功執行器配套使用，利用閥位負反饋改善執行器的性能．使執行器按調節器的控制信號實現準確定位。手輪機構可認為是旁路的一種形式。當調節系統失靈，如停電、氣源中斷、調節器或執行器發生故障時，通過附裝在調節閥上的手輪機構，用手動操作閥門，從而保證在系統修復之前．生產仍能正常進行。以手輪機構代替旁路，可以省去調節閥兩旁的切斷閥，縮短安裝管路，：節省投資。但當閥本身出現故障時，手輪機構無法實現手動操作，這時必須由旁路閥進行手動操作。一般當調節閥的公稱通徑在80mm以上時．可酌情考慮采用手輪機構代替旁路。
