閥門知識Products knowledage

閥門知識閥門首頁 > 閥門知識 >

[ 2022-10-24 ]

請問z942h-100電動閥門什么意思
z----閘閥
9-----電動
4-----法蘭連接
2-----明杠楔式剛性雙閘板
h-----密封面材質是13Cr系列合金鋼
100---kg壓力

可以叫電動高壓閘閥、電動法蘭式雙閘板閘閥請問z942h-100電動閥門什么意思

產品型號

Z	9	4	2	H	-	16	C
類型	傳動方式	連接形式	結構形式	密封材料		公稱壓力	閥體材料

編號說明

z942h-100電動閥門什么主要性能參數

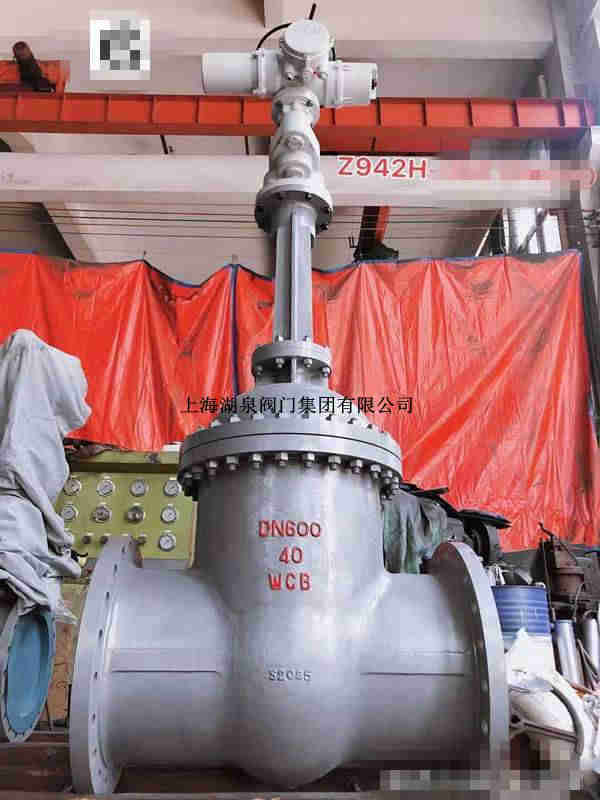

Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要性能參數
型號	PN	工作壓力/MPa	適用介質	適用溫度 /℃	閥體、閥蓋、支架、閘板	閥桿	密封面材料	填料
Z942H-100	100	10.0	水、蒸汽、油品	≤200	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨/柔性石墨
Z942H-100I	100	10.0	蒸汽、油品	≤350	鉻鉬合金鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	柔性石墨

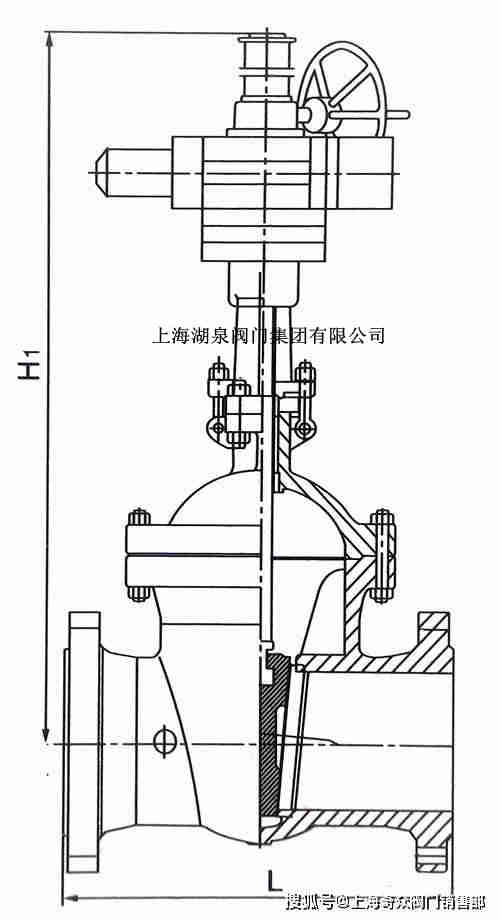

z942h-100電動閥門什么主要外形及結構尺寸

Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要外形及結構尺寸
DN	L	D	D1	D2	D6	b	z×φd	H	重量/kg
125	400	310	250	210	176	42	8×φ34	616	230
150	450	350	290	250	204	46	12×φ34	670	300
200	560	430	360	312	260	52	12×φ41	730	456
225	650	470	400	362	287	56	12×φ41	865	745
250	650	500	430	382	312	60	12×φ41	865	762
