電動調節閥工作原理及接線圖
[ 2020-03-24 ]
電動調節閥工作原理
電動調節閥是按照控制信號助方向和大小，通過改變閥芯行程來改變悶的阻力系數，達到調節流量的目的。 了解電動調節閥的工作原理，要從伯努利方程式開始。一、伯努利方程式
在流體力學中，流體的壓力常常用高度來表示，人們把它叫做壓頭。流體的壓頭有三種； 流體所在位置距標準面的高度叫做幾何壓頭，用流體距標準面的高度h來表示。
流體因有壓力而具有的壓頭叫做靜壓頭，液拄的壓力，用公式表示就是：
靜壓頭＝p/pg
式中 p——流體的壓力；
ρ——流體的密度，
g——重力加速度。
流體在流動肘團流速而造成的壓頭叫做速度壓頭，公式表示就是：
速度壓頭＝ω2/2g
式中 ω——流體朗流速。
幾何壓頭、靜壓頭和速度壓頭的總和叫做流體的總壓頭，用公式表示就是：
如果流過管道的流體是理想流體，就是說流體流過管道利閥門時漢有能量損失，根據能量守恒定律，流體的總壓頭始終是相等的，用公式表示就是：
這個公式就叫做伯努利方程式，用文字表示就是；當理想流體作穩定流動時，管道上任一斷面助總壓頭不變，如圖1-1所示。
對于實際流體，由于內摩接力(總是與運動方向相反)的存在，流體在流過管道和閥門時，總有機械能轉化為熱能(由摩擦引起的)，使機械能量不守恒，因而實際流體的伯努利方程式為
式中 hr——由于摩擦引起的單位重量液體的能量損失，常 稱為壓頭損失。
與因1-1相對應，實際沉體的總壓頭示意如圖1-2所示。
對于圖1-2所示的水平管道，如果各處的斷面是相同的，即h1＝h2 ，w1=w2，則
就有
式∑——管道各處阻力系數之總和，通常5由實驗確
定；
F——管道的截面積。
(1—6)式為實際流體的流量方程式。

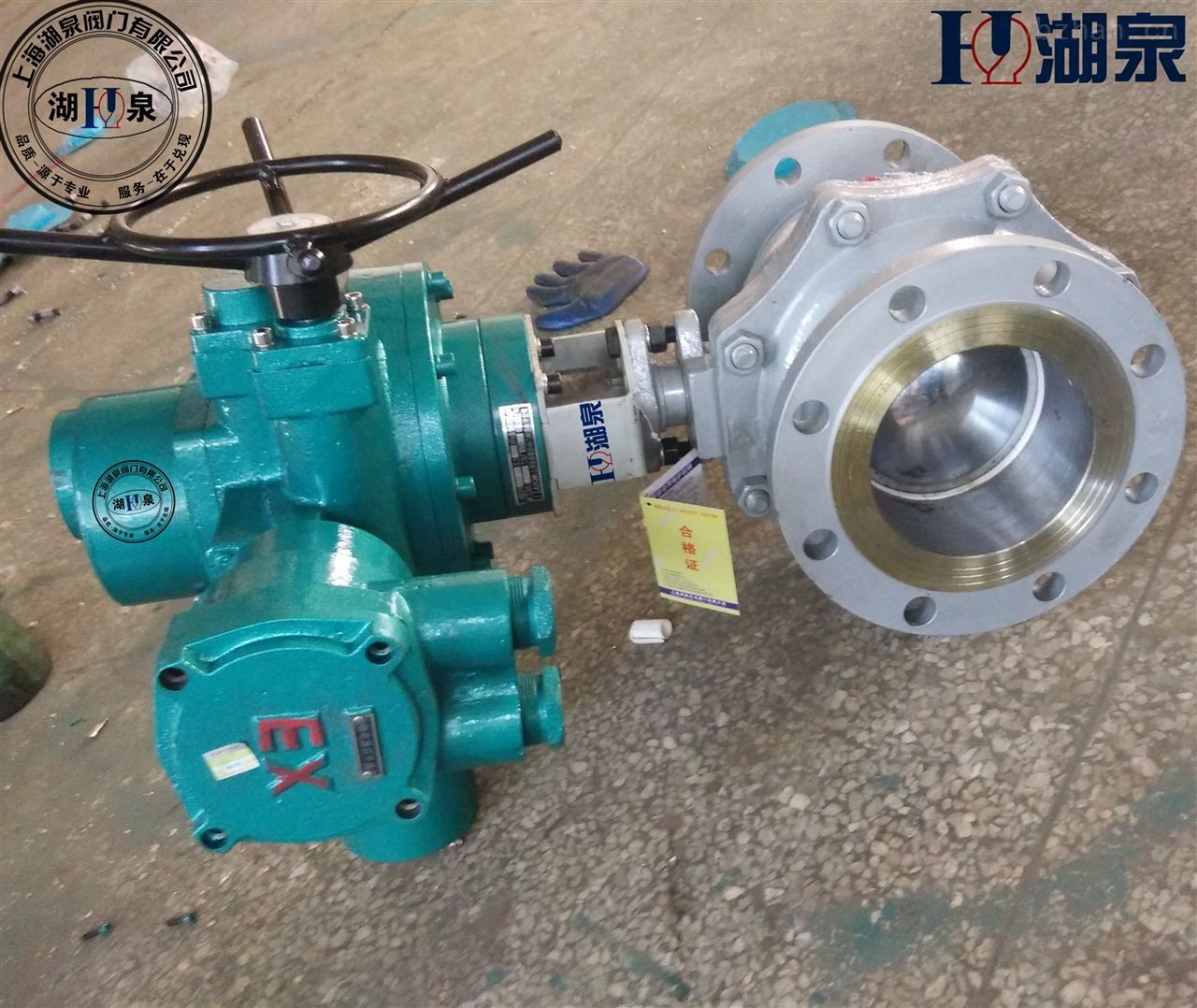

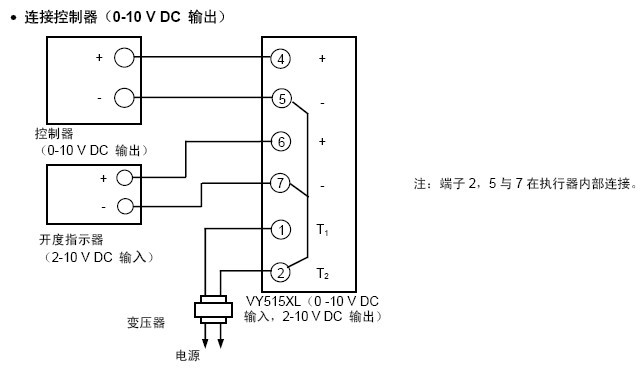

電動調節閥接線圖
