電動法蘭球閥門實物接線圖
[ 2021-01-05 ]
電動法蘭球閥門實物接線圖
上海湖泉閥門有限公司法蘭電動球閥主要由電動執行器和法蘭球閥兩部分組成，它根據球芯圍繞的閥軸作90°旋轉運動，來達到開啟或關閉的作用，亦可根據需要實現控制閥位開度大小的調節功能。被廣泛應用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性、弱酸堿介質，是各行業里至關重要的機械產品。
控制電壓：DC24v AC220V

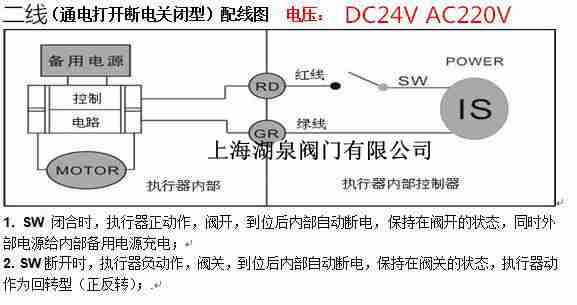

微型電動球閥三線兩控型控制電壓為直流電DC24V，二線常閉型微型電動球閥控制電壓有直流電DC24V，也有交流電AC220V。
接線區別：開關型為三線兩控開關控制，斷電復位型為二線常閉型通電開啟斷電關閉。
產品特點
1、采用全銅齒輪設計，精度高輸出力矩大。
2、外型小巧，結構緊湊。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP65.
微型電動球閥適用場合
1 、IC卡水表、熱計量表、空調自動加濕。
2 、自動排水設備、高校節水器具。
3 、工業自控小型設備、環保等領域，替換電磁閥不能穩定工作的場合。
產品規格:
雙內絲電動球閥:DN8,DN10,DN15,DN20,DN25,DN32
內外絲電動球閥:DN15,DN20,DN25,DN32
雙內絲電動304球閥:DN8，DN10，DN15,DN20,DN25
微型電動球閥電氣接線圖

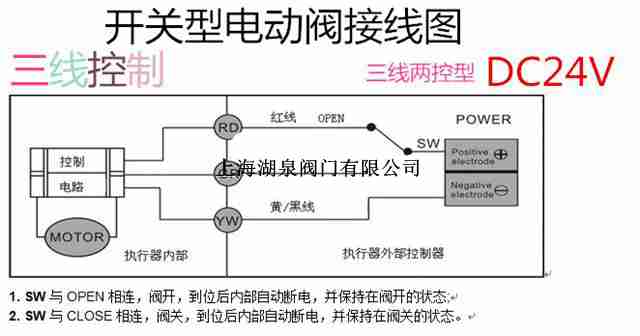

三線兩控開關型電氣接線圖
