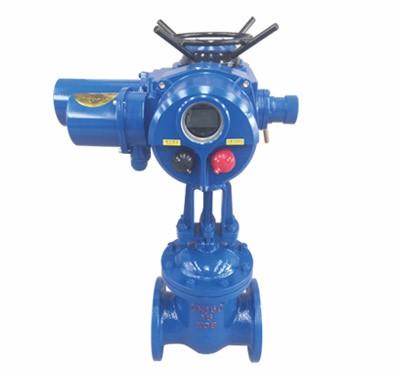

產品名稱：z941h-16c dn100水廠不銹鋼電動法蘭閘閥[ 2023-03-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品介紹
上海湖泉閥門集團有限公司不銹鋼法蘭電動閘閥是一個啟閉件閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封面會堆焊金屬...適用于工作壓力 1.6~16.0MPa,工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。公司集成優質的不銹鋼法蘭閘閥生產廠家,提供售前、售中、售后一站式服務。
二、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品技術參數
設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗 GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092 公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0 上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0 氣密封試驗 0.4-0.7 三、z941h-16c dn100水廠不銹鋼電動法蘭閘閥產品材質
零件名稱 ZG1Cr18Ni9Ti
304 CF8ZG00Cr18Ni10
304L CF3ZG1Cr18Ni12Mo2Ti
316 CF8MZG00Cr17Ni14Mo2
316L CF3M閥體/閥蓋 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2 閘板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2 閥桿 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2 閥桿螺母 鋁青銅 填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 壓蓋 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2 螺栓 不銹鋼 螺母 不銹鋼 手輪 球墨鑄鐵、鑄鋼
公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值 L D D1 D2 D6 b Z-φd Do H 質量(kg) 1.6 15 130 95 65 46 / 14 4-φ14 120 220 4 20 150 105 75 55 / 14 4-φ14 140 256 6 25 160 116 85 65 / 14 4-φ14 160 276 6 32 180 135 100 78 / 16 4-φ18 180 280 7 40 200 145 110 86 / 16 4-φ18 200 300 18 50 250 160 125 100 / 16 4-φ18 240 358 29 65 265 180 145 120 / 18 4-φ18 255 415 32 80 280 195 160 135 / 20 8-φ18 280 435 46 100 300 215 180 155 / 20 8-φ18 320 500 63 150 350 280 240 210 / 24 8-φ23 360 675 134 200 400 335 295 265 / 26 12-φ23 400 818 192 250 450 405 355 320 / 30 12-φ25 456 970 273 300 500 460 410 375 / 30 12-φ25 500 1140 379 350 550 520 470 435 / 34 16-φ25 600 1280 590 400 600 580 525 485 / 36 16-φ30 720 1450 850 450 650 640 585 545 / 40 20-φ30 720 1580 910 500 700 705 650 608 / 44 20-φ34 720 1675 958 600 800 840 770 718 / 48 20-φ41 800 1990 1180 2.5 15 130 95 65 46 / 14 4-φ14 120 220 4 20 150 105 75 55 / 14 4-φ14 140 256 6 25 160 116 85 65 / 14 4-φ14 160 276 7 32 180 135 100 78 / 18 4-φ18 180 280 8 40 200 145 110 86 / 18 4-φ18 200 300 18 50 250 160 125 100 / 20 4-φ18 240 358 29 65 265 180 145 120 / 22 4-φ18 255 415 34 80 280 195 160 135 / 22 8-φ18 280 435 46 100 300 230 190 160 / 24 8-φ23 320 500 64 150 350 300 250 218 / 30 8-φ25 360 675 134 200 400 360 310 278 / 34 12-φ25 400 818 213 250 450 425 370 332 / 36 12-φ30 456 970 290 300 500 485 430 390 / 40 16-φ30 500 1140 399 350 550 550 490 448 44 16-φ34 600 1280 631 400 600 610 550 505 / 48 16-φ34 720 1450 900 450 650 660 600 555 / 50 20-φ34 720 1580 965 500 700 730 660 610 / 52 20-φ41 720 1675 1035 600 800 840 770 718 / 56 20-φ41 800 1990 1260 4．0 50 250 160 125 100 88 20 4-φ18 280 371 30 65 280 180 145 120 110 22 8-φ18 300 432 40 80 310 195 160 135 12l 22 8-φ18 320 455 52 100 350 230 190 160 150 24 8-φ23 360 551 82 150 450 300 250 218 204 30 8-φ25 400 708 153 200 550 375 320 282 260 38 12-φ30 450 885 262 250 650 445 385 345 313 42 12-φ34 560 1015 366 300 750 510 450 408 364 46 16-φ34 640 1160 563 350 850 570 510 465 422 48 16-φ41 640 1310 920 400 950 655 585 535 474 58 20-φ4l 720 1490 1350 500 1150 755 670 612 576 62 20-φ4l 800 2050 2000 6.4 50 250 175 135 105 88 26 4-φ18 280 402 35 65 280 200 160 130 110 28 8-φ18 300 450 43 80 310 210 170 140 12l 30 8-φ18 320 475 62 100 350 250 200 168 150 32 8-φ23 360 565 88 150 450 340 280 240 204 38 8-φ25 400 712 180 200 550 405 345 300 260 44 12-φ30 450 890 275 250 650 470 400 352 313 48 12-φ34 560 1030 408 300 750 530 460 412 364 54 16-φ34 720 1182 590
