產品名稱：閥門電動裝置DZW15-24說明書[ 2022-09-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

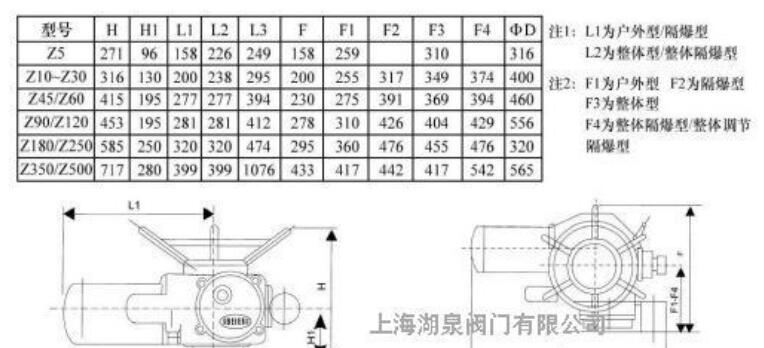

規格尺寸
結構圖片

一、閥門電動裝置DZW15-24說明書產品介紹
上海湖泉閥門集團有限公司閥門電動裝置DZW15-24是電動閥門的驅動裝置,用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置使用于閘閥,截止閥,節流閥,隔膜閥。DZW15-24戶外型多回轉電動執行器,通稱為Z型,有轉矩型和推力型。適用于閥瓣做直線運動的閥門,如閘閥、截止閥、隔膜閥、水閘門等。）是在DZW 開關型電動裝置的基礎上，增加了電氣控制部分，即 WK 型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。

二、閥門電動裝置DZW15-24說明書產品組成

電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。減速機構，用以減低電動機的輸出轉速。

行程控制機構，用以調節和準確控制閥門的啟閉位置。
轉矩限制機構，用以調節轉矩(或推力)并使之不超過預定值。
手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。
開度指示器，用以顯示閥門在啟閉過程中所處的位置。
操作力矩
操作力矩是選擇閥門電動裝置的主要參數，電動裝置輸出力矩應為閥門操作大力矩的 1.2~1.5 倍。
閥桿直徑
對多回轉類明桿閥門，如果電動裝置允許通過的大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，閥門電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
輸出速度
閥門的啟閉速度若過快，易產生水擊現象。因此，應根據不同使用條件，選擇恰當的啟閉速度。
操作推力
閥門電動裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
輸出軸轉動圈數
閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按 M=H/ZS 計算（M 為電動裝置應滿足的總轉動圈數，H 為閥門開啟高度，S 為閥桿傳動螺紋螺距，Z 為閥桿螺紋頭數）

三、閥門電動裝置DZW15-24說明書特點
1、控制模式：提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
2、缺相保護：具有電源缺相保護功能。
3、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
4、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
5、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完*個指令后再執行下一個指令。
6、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
7、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
8、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
9、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
