產品展示Products show

硬密封蝶閥閥門首頁 > 產品展示 > 蝶閥 > 硬密封蝶閥 >

產品名稱：d943h16dn150電動蝶閥[ 2020-12-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、d943h16dn150電動蝶閥產品主要介紹
上海湖泉閥門有限公司D943H-16C DN150法蘭電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、D943H-16C DN15電動法蘭蝶閥產品特點

1、采用三偏心密封結構，閥座和蝶板幾乎沒有磨損，密封功能更緊密，更緊密。
2、大型蝶板采用桁架結構，強度高，流通面積大，流動阻力小。
3、該閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以在任何方向安裝。
4、密封圈由不銹鋼制成。它具有硬金屬密封和彈性密封的雙重優點。它在低溫高溫下具有優異的密封性能，具有耐腐蝕，使用壽命長的特點。
5、盤板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。
6、蝶閥驅動單元可在多個工位旋轉90°或180°，方便用戶使用。

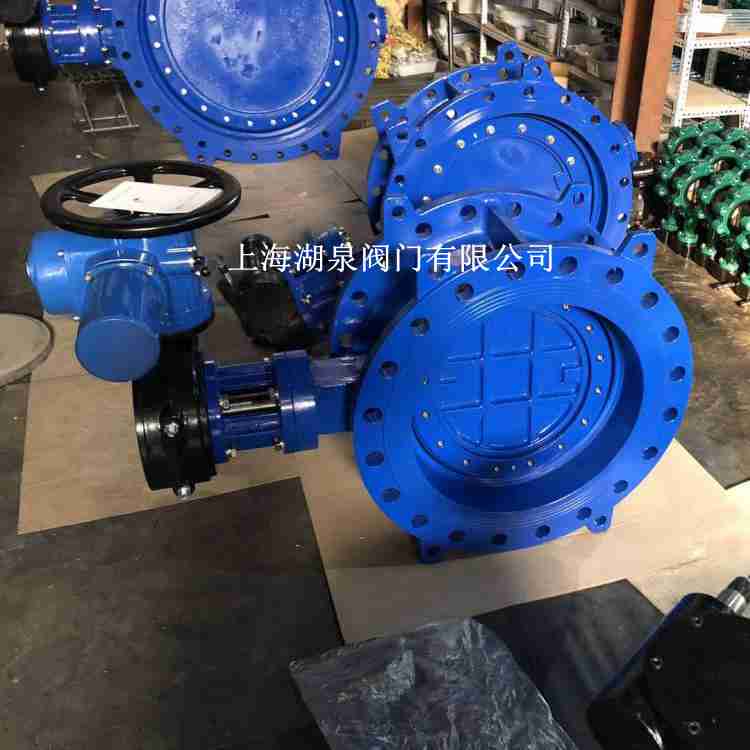

三、D943H-16C DN15電動法蘭蝶閥產品圖

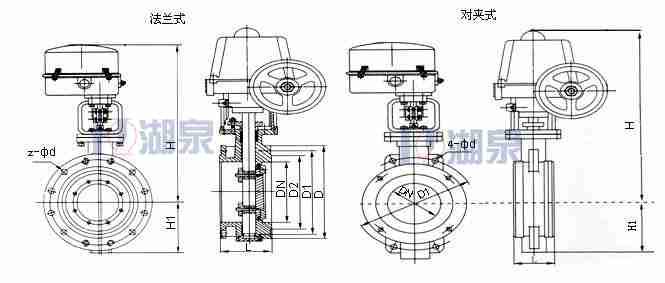

四、D943H-16C-150電動法蘭蝶閥主要連接和尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量kg
公稱通徑 DN		結構長度L		D943H				PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D1	D2	z-d	D1	D2	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	440	395	350	12-22	400	355	12-22	125
350	14	190	290	310	835	420	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000
