產品名稱：天然氣快速切斷閥[ 2021-07-20 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

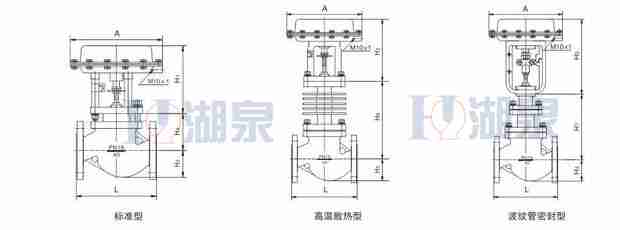

- 結構圖片
一、天然氣快速切斷閥產品介紹
氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成氣動活塞式切斷閥（簡稱活塞式切斷閥），是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該切斷閥產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540 公稱壓力 MPa 4.0(JB/T79·2-94) 行程 mm 16 25 40 60 介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； 流量特性 兩位快開式 配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7 法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） 閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
天然氣快速切斷閥執行機構參數
型號 ZSD-D ZSD-3 ZSD-5 ZSD-7 活塞直徑 mm 150 200 300 400 有效面積 cm2 175 305 700 1245 行程 mm 16 25 40 60 進氣孔螺紋 M16×1.5 M20×1.5 M24×2 輸出力 N 7200 12800 29300 5200 可配附件 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 操作氣源壓力 KPa 500
