產品名稱：煙氣三通電動調節閥[ 2021-01-21 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、煙氣三通電動調節閥產品介紹
上海湖泉閥門有限公司煙氣電動三通分（合）流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構或者電動執行機構機構，閥體為三 通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性和維修方便等優點?？捎糜诟?種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4； 閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。 湖泉閥門煙氣三通電動調節閥采用模塊化設計，可采用不同組合、配用各種附件。上海湖泉煙氣三通電動調節閥由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
二、煙氣三通電動調節閥產品工作原理
上海湖泉閥門三通電動調節閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為三通合流調節閥和三通分流調節閥兩種。合流調節閥是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥混合溫度介于前兩者之間的流體。這種閥有兩個進口和一個出口。分流調節閥是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口，這種閥有一個入口和兩個出口。
三、煙氣三通電動調節閥產品結構特點
1、上海湖泉電動三通調節閥的 分流調節閥工作時，一個通路處全關，另一個通路在全開的位置，關閉時受力與單座閥相似。
2、湖泉閥門三通調節閥是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
3、由于小口徑不平衡力小，當DN≤80時，合流調節閥可以用于分流場合。
4、上海湖泉三通電動調節閥閥芯與套筒閥的套筒一樣，其節流面積又開打窗口和打小孔兩種，后者有降低噪聲、減少共振的功能。 三通調節閥中的合流調節閥和分流調節閥的閥芯位置: 合流調節閥和分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向將閥芯處于流開狀態，合流調節閥能穩定操作。所以，一般而言，合流調節閥應用于合流的場合，分流調節閥應用于分流的場合。
四、煙氣三通電動調節閥產品技術參數
公稱通徑mm 合流 25 32 40 50 65 80 100 125 150 200 250 300 分流 25 32 40 50 65 80 100 125 150 200 250 300 閥座通徑mm 26 32 40 50 65 80 100 125 150 200 250 300 額定流量系數kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260 分流 8.5 13 21 34 53 85 135 210 340 535 800 1260 公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4 行程 16 25 40 60 100 流量特性 直線 工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ 法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti 閥體型式 三通雙座鑄造球型閥 上閥蓋型式 普通式（常溫），散熱片式（中溫），長頸式（低溫） 配用電動執
行機構型號PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL325 361L 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99 防爆型 361LXA-20 361LXB-30 361LXB-50
五、煙氣三通電動調節閥產品外形尺寸
公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300 L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 640 740 PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 760 PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770 H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 465 580 PN4.0MPa 150 160 170 190 220 232 256 295 313 372 474 585 PN6.4MPa 160 170 180 200 220 242 266 300 318 382 474 585 配PSL H(mm) 普通型 775 781 775 790 819 820 810 917 927 947 1252 1545 散熱片型 905 911 905 920 766 983 973 1116 1126 1144 1805 1825 D(mm) 176 重量(KG) 61.5 64.5 69.5 76.5 109 132 164 207 267 395 430 480 配361L H(mm) 普通型 538 544 660 675 744 745 735 972 982 1027 1204 1265 散熱片型 668 674 790 805 691 908 898 1171 1181 1224 1440 1502 D(mm) 225 310 重量(KG) 69 72 85 92 124 147 179 260 320 448 627 780

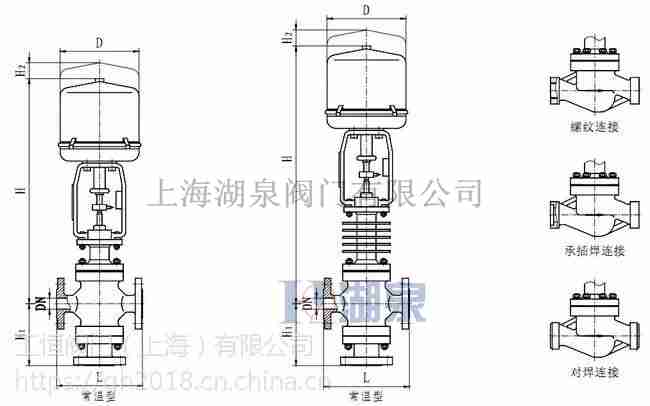

六、煙氣三通電動調節閥產品結構圖
