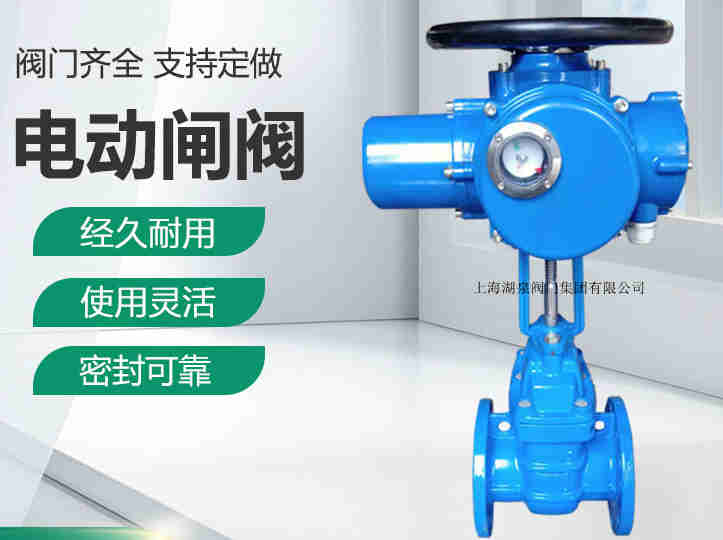

產品名稱：不銹鋼電動閘閥廠家Z941w-16P,DN100[ 2022-10-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、不銹鋼電動閘閥廠家Z941w-16P,DN100產品介紹
上海湖泉閥門集團有限公司不銹鋼電動閘閥型號齊全,廠家直銷,電動閥門及時生產,專業團隊,質量保證智能閘閥,使用那里有保證,選擇廠家,性能穩定,交貨及時,公司擁有很多證件,不銹鋼電動閘閥響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。該產品并能控制其流量的裝置，不銹鋼閘閥功能齊全,安裝便捷,廠家直銷,交貨及時,專業團隊,質量保證,結構合理,選擇性能好,彈性閘閥良工特種閥門種類齊全,公司擁有專業團隊,產品質量保證。密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活，應用于石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
二、不銹鋼電動閘閥廠家Z941w-16P,DN100產品技術參數
型號 公稱壓力
（MPa）實驗壓力 工作溫度（℃） 適用介質 強度（水）（Mpa） 密封（水）空氣 低壓密封空氣（Mpa） Z94IH-16C
Z941W-16P（R）1.6 2.4 1.8 0.6 ≤200 NITRICACID 硝酸類 ACETICACID 醋酸類 NITRICACID Z941W-25P（R） 2.5 3.8 2.8 0.6 ≤200 硝酸類 Z941W-40P（R） 4.0 6.0 4.4 0.6 ≤200 ACETICACID Z941W-64P（R） 6.4 9.6 7.0 0.6 ≤200 醋酸類 三、不銹鋼電動閘閥廠家Z941w-16P,DN100主要零部件材料
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列 閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13 閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13 填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨Graphite 墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
Graphite+304壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB 填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13 螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA 螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

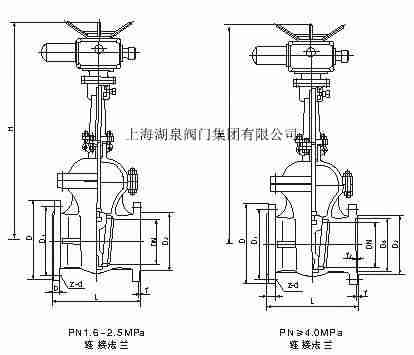

公稱通經DN 主要外形尺寸和連接尺寸（mm） 電動裝置 WT（kg） L D D1 D2 B F Z-D H Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I40 240 145 110 85 16 3 4-18 595 DZW15 56 50 250 160 125 100 16 3 4-18 653 DZW20 59 65 270 180 145 120 18 3 4-18 665 DZW20 62 80 280 195 160 135 20 3 8-18 725 DZW20 74 100 300 215 180 155 20 3 8-18 787 DZW20 92 150 350 280 240 210 24 3 8-23 955 DZW30 161 200 400 335 295 265 26 3 12-23 1105 DZW30 219 250 450 405 355 320 30 3 12-25 1343 DZW45 376 300 500 460 410 375 30 3 12-25 1516 DZW60 484 350 550 520 470 435 34 4 16-25 1678 DZW60 695 400 600 580 525 485 36 4 16-30 1849 DZW90 977 450 650 640 585 545 40 4 20-30 1937 DZW90 1033 500 700 705 650 608 44 4 20-34 2234 DZW120 1087 600 800 840 770 718 48 5 20-41 2432 DZW180 1357 700 900 910 840 788 50 5 24-41 2489 DZW250 1481 800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
